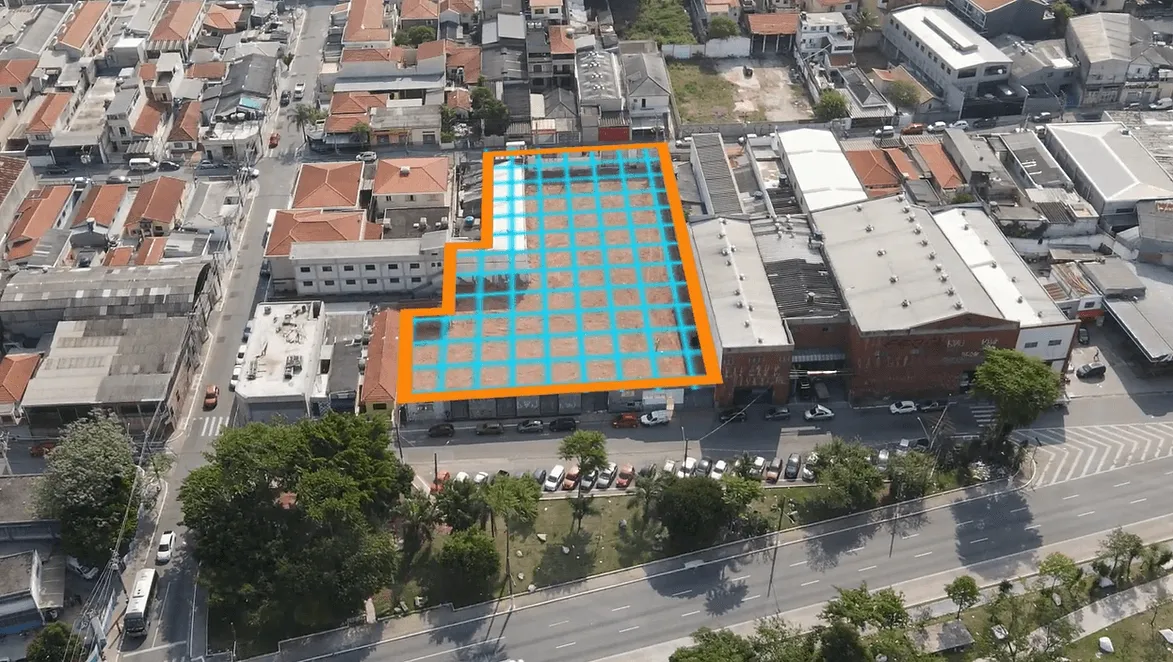

Aerofotogrametria e Ortofoto

Foto comum: “entorta” prédios e medidas.

Ortofoto: foto corrigida, “reta”, serve para medir.

Ortomosaico: muitas ortofotos coladas formando um mapa grande.

Ortorretificação remove inclinação/relvo/paralaxe usando modelo de terreno (DTM/DSM) e parâmetros internos/externos da câmera; ortomosaico é o mosaicamento dessas ortofotos com costuras (seamlines) otimizadas.

Medir áreas, planejar obras, mapas de fazenda, conferir plantio e estradas.

Ajudar em retificação/desdobro/unificação (como base visual).

Cartografia de alta resolução, monitoramento de solo/vegetação, volumetria (pilhas/escavações), as built, estudos de erosão/drenagem, apoio a regularização fundiária (como base, não substitui levantamento perimetral normatizado).

Ortofoto GeoTIFF (mapa em alta resolução).

Arquivo CAD/GIS com limites/medidas.

Relatório simples de precisão.

Ortomosaico GeoTIFF (com .tfw embutido), DSM/DTM (GeoTIFF), nuvem de pontos (LAS/LAZ), curvas de nível, shape/geopackage de feições, DWG/DXF, relatório de QA/QC (RMSE, GSD, pontos de checagem) e metadados (SRID, datum, projeção).

Da altura de voo, da qualidade da câmera, da quantidade de sobreposição e dos pontos no chão (GCPs).

GSD (Ground Sampling Distance) ≈ f(altura, focal, pixel): GSD menor → mais detalhes.

GCPs/Checkpoints bem distribuídos reduzem RMSE horizontal/vertical.

RTK/PPK embarcado diminui GCPs obrigatórios, mas checkpoints continuam recomendados.

Condições: vento, iluminação, textura do terreno influenciam a correspondência.

Escava com máquina, coloca no caminhão e leva pro lugar do aterro.

Escavação por degraus seguros, taludes provisórios estáveis.

Proteção contra chuva (drenagem provisória).

Controle de mistura de materiais (evitar orgânicos/entulho em aterro estrutural).

Drone com RTK/PPK melhora a posição das fotos. Mesmo assim, é bom ter pontos de checagem no chão.

RTK (tempo real) e PPK (pós-processado) reduzem erro absoluto das câmeras.

GCPs continuam úteis para amarrar o bloco e calibrar; Checkpoints independentes validam RMSE.

Em vegetação alta ou baixa textura, GCPs estratégicos evitam artefatos.

DSM: “topo” de tudo (solo + árvores + construções).

DTM: só o solo.

Curvas: linhas que mostram a altura.

DSM para volumetria/planejamento

DTM para orto precisa e hidrologia; gerar DTM requer filtrar vegetação/edificações.

Marcar pontos no chão,

Voar e fotografar,

Processar no software e

Entregar o mapa.

Campo: implantar GCPs/Checkpoints, medir em SIRGAS2000/UTM (RTK/base).

Voo: plano com overlaps, controle de exposição, registros EXIF.

Processamento: aerotriangulação, densa, geração de orto/DSM/DTM, QA/QC (resíduos, RMSE, histograma de alturas).

Entrega: GeoTIFF (tileado se necessário), LAS/LAZ, DWG/DXF/SHP, relatório.

A ortofoto ajuda a entender e explicar, mas não substitui o levantamento topográfico para o cartório.

Para atos registrais (retificação, usucapião etc.), exige-se planta/memorial conforme NBR 13.133 (e, no rural, SIGEF/INCRA). A ortofoto é base cartográfica e evidência visual que complementa, não substitui, a perimetria.

Câmera boa e estável dá mapa melhor.

Parâmetros internos (focal, ponto principal, distorção radial/tangencial) calibrados melhoram o bloco.

Rolling shutter e obliquidade podem gerar distorções; prefira global shutter ou velocidade alta.

Multiespectral/NIR exigem painéis de calibração e metadados radiométricos (se for fazer índices vegetativos).

Comparar os pontos medidos no chão com o mapa: se bater, está bom.

Checkpoints fora do ajuste para RMSE XY/Z.

Relatórios de resíduos na aerotriangulação, heatmaps de erro, validação visual de seamlines.

Padrões de aceitação de acordo com GSD e uso (cadastral, projeto, monitoramento).

Água, capim alto balançando, vidro e sombra atrapalham. Vento forte e pouca luz também.

Água/superfícies especulares: perdem amarras.

Vegetação movendo → ruído no DSM.

Paralaxe em objetos altos perto de bordas → usar multigrid/oblique.

Radiometria inconsistente → ajustar exposição/white balance; se necessário, equalização.

Dá pra abrir no AutoCAD e no QGIS e usar no projeto.

DWG/DXF com layers, SHP/GeoPackage, GeoTIFF com SRID documentado, LAS/LAZ com classificação quando aplicável.

LOD compatível com o projeto; tile cache (XYZ/WMTS) para web.

Respeitar as regras de drone: lugar permitido, altura, distância de pessoas e autorização quando precisa.

Observar normas da aviação e espaço aéreo (autoridade aeronáutica e controle do espaço), zonas restritas, privacidade e segurança operacional; checar autorizações/NOTAM quando aplicável.

Defina o objetivo (mapa, volume, curvas).

Planeje o voo (altura, overlap).

Marque GCPs e voe

Processe e confira com pontos do chão.

Entregue ortofoto + arquivos + relatório.

Escopo/precisão → GSD-alvo → plano de voo (overlap/velocidade/tempo) → GCPs/RTK/PPK → coleta → processamento (AT/densa/DSM/DTM/orto) → QA/QC (RMSE/Checkpoints) → GeoTIFF/LAS/DWG/SHP + metadados.

Pouca sobreposição.

Sem GCP nem RTK/PPK.

Vento forte/foto tremida.

GSD alto demais (pouco detalhe).

Underlap ( 70/60), GCPs mal distribuídos, boresight inconsistente, blur por velocidade/tempo de exposição, curvas falsas por DTM ruim, seamlines passando por objetos altos, metadados ausentes.

Voo bem planejado + GCP/RTK + processamento caprichado = ortofoto que mede certo.

Defina GSD/overlap pelo objetivo;

Garanta controle geodésico (GCP/Checkpoints/RTK/PPK) em SIRGAS2000/UTM;

Entregue orto/DSM/DTM/nuvem com QA/QC documentado e metadados completos.
