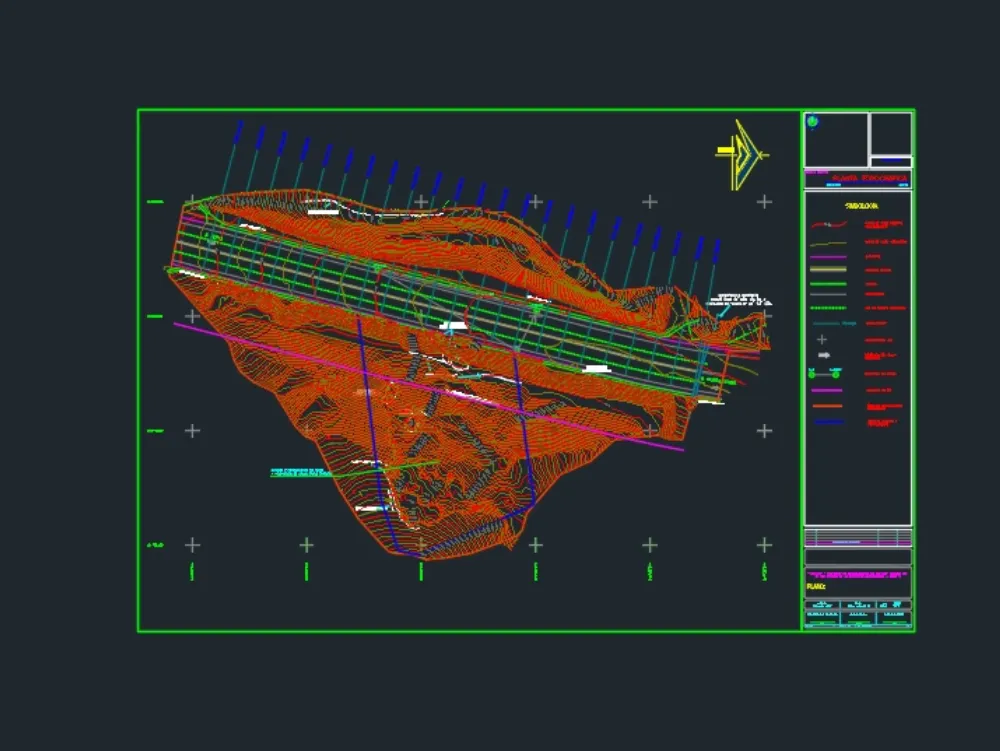

AutoCAD

Abra um modelo pronto com tudo configurado: metros, camadas, textos, cotagem e carimbo.

UNITS: Tipo Decimal, Insertion Scale = Meters; INSUNITS = 6.

Use DWT (template) com Layer States, Text/Dim Styles (anotativo), CTB/STB, page setup e cartela.

Cada coisa numa camada: limite, eixos, curvas, construções, textos.

Sugestão (prefixo para ordenar):

00-LIMITE, 01-CONFRONTANTES, 02-VERTICES, 05-EIXOS,

10-CURVAS-MESTRAS, 11-CURVAS-INTERM, 12-BREAKLINES,

20-EDIFICACOES, 30-HIDROGRAFIA, 40-VIAS,

90-TEXTOS, 91-COTAS, 99-REFERENCIAS.

Defina lineweight e cores por layer; salve Layer States.

Desenhe o perímetro como POLYLINE (uma linha só).

Use PLINE, PEDIT → Join, FILLET (R=0) para fechar sem buraco, OVERKILL para remover duplicadas, GEOMCHECK (quando disponível). Evite linhas soltas.

Crie um bloco pro vértice com número e coordenadas.

BLOCK com atributos ID, E, N, Z; insira com EATTEDIT; extraia com EATTEXT pra tabela/CSV. Use Dynamic Block (pino rotacionável, escala fixa na tela com Annotative quando for só símbolo).

AutoCAD preenche a tabela e calcula a área do polígono.

EATTEXT ou DATAEXTRACTION para coordenadas (CSV/Tabela).

FIELD (Área) vinculado à hatch/region do lote para atualizar automático.

BO/BOUNDARY para gerar REGION e usar AREA.

Curvas mestras mais grossas, intermediárias mais finas; rótulo em metros.

Importe curvas (DXF/DWG/SHP) com elevations corretas; se vier “plana”, atribua Z via scripts/LISP. Separe layers (mestra/interm) e aplique FIELD/blocos para rotulagem. Para superfícies/TIN, prefira Civil 3D; no CAD puro use plugins ou gere TIN fora e traga as curvas.

Dá pra trabalhar nas coordenadas UTM, mas o AutoCAD “puro” não entende CRS sozinho.

Se precisar de CRS oficial (SIRGAS2000/UTM, geóide, transformação), use Map 3D/Civil 3D (com MAPCSASSIGN, MAPIMPORT/EXPORT).

No AutoCAD “puro”, mantenha coordenadas numéricas corretas e documente o CRS no carimbo.

Ligue arquivos externos (XREF) pra não pesar; ortofoto entra como referência.

XREF (Attachment/Overlay), IMAGEATTACH/PDFATTACH; com Map 3D use georeferenced raster (TFW/JGW). Trave layer de referência e anote origem/escala.

Use estilos anotativos: o texto “cresce” sozinho conforme a escala da prancha.

Annotative ON em Text/Dimension/Blocks; gerencie Annotation Scale na Viewport (Layout).

Estilos: TXT 1.8/2.5/3.5 mm (na folha), DIM com setas e casas decimais padronizadas.

Monte a prancha no Layout; a janela (viewport) tem a escala; imprime com CTB (espessuras).

LAYOUT com Page Setup; VIEWPORT travada em 1:500, 1:1000, 1:2000 etc.

CTB (cor→peso) ou STB (estilo→peso).

PUBLISH/Sheet Set Manager para lote de pranchas; eTransmit para enviar com Xrefs.

Use DIST, AREA, LIST pra conferir.

MEASUREGEOM, LIST/PROPERTIES, LENGTHEN; garanta OSNAP (Endpoint, Mid, Perp, Int), ORTHO e Polar Tracking. Grid↔Ground: se a obra estiver “no chão”, avalie fator de escala.

Tire o que não usa e compacte: o arquivo fica leve e não trava.

PURGE/ -PURGE (incl. Regapps), OVERKILL, AUDIT, WBLOCK, QSELECT; evite hatches gigantes com passo mínimo e linetypes muito densos.

Exporta SHP/CSV pro QGIS e CSV de coordenadas pro cartório.

No Map 3D/Civil 3D: MAPEXPORT (SHP/GeoPackage), MAPIMPORT. No CAD puro: DXF + conversores externos; CSV de vértices via DATAEXTRACTION. Para LandXML (superfícies, alinhamentos), use Civil 3D.

Importa pontos (CSV),

Liga em ordem (POLYLINE),

Confere área,

Gera tabela,

Monta prancha e imprime.

SCRIPT/LISP pra desenhar por coordenadas; PEDIT fechar; FIELD área; EATTEXT quadro; Layout com viewport bloqueada; PDF com CTB padronizado.

O AutoCAD faz o desenho. O Civil 3D faz superfícies, perfis, corredores e rótulos inteligentes.

Quando houver curvas automáticas, MDT, perfis, seções, parcelamento e rótulos dinâmicos, vale ir de Civil 3D. Para plantas cadastrais e memoriais simples, o AutoCAD “puro” resolve.

Desenhar em centímetros quando era metro.

Linhas soltas e perímetro aberto.

Texto minúsculo na prancha.

Arquivo pesado por sujeira.

Unidades/INSUNITS errados; ausência de standards (layers/text/dim); plines com sobreposição; não usar Annotative; esquecer CTB; falta de PURGE/OVERKILL/AUDIT; CRS não documentado.

Alias de comando (PGP) e teclas rápidas.

Osnap bem configurado.

Layer States salvos.

QSELECT/FILTER pra editar em massa; VIEWTW (rotacionar vista) sem girar desenho; MTJIGSTRING pra texto fluido; Express Tools (TFLayer, Flatten); Fields pra carimbo (nome do arquivo, data, escala).

UNITS/INSUNITS em metros

Layers padronizados + lineweights

Perímetro em PLINE fechado, área por FIELD

Blocos de vértices com ID/E/N/Z + DATAEXTRACTION

Text/Dim anotativos e legíveis na escala

Layout com viewport travada e CTB correto

Xrefs e raster bem referenciados

PURGE/OVERKILL/AUDIT feitos; eTransmit do pacote

CRS documentado no carimbo (ou Map/C3D com CRS atribuído)

Abra o template;

Importe pontos e desenhe;

Organize em layers;

Texto/cotas (anotativo);

Layout + escala + CTB;

PDF e pacote eTransmit.

DWT padrão → unidades/layers/estilos → geometria limpa (PLINE, OVERKILL) → atributos/extração → anotação escalável → layouts/plot → QA (área, medidas) → documentação (CRS, metadados).

Abra o template;

Importe pontos e desenhe;

Organize em layers;

Texto/cotas (anotativo);

Layout + escala + CTB;

PDF e pacote eTransmit.

DWT padrão → unidades/layers/estilos → geometria limpa (PLINE, OVERKILL) → atributos/extração → anotação escalável → layouts/plot → QA (área, medidas) → documentação (CRS, metadados).

Template bom + layers + anotação certa + limpeza = planta leve e legível.

Métrica em metros, PLINE fechado, quadro automático, Annotative e layouts;

Xrefs controlados, CTB padronizado e QA (área/medidas);

Se precisar de CRS/MDT e rótulos inteligentes, Map 3D/Civil 3D.
