Medição em campo

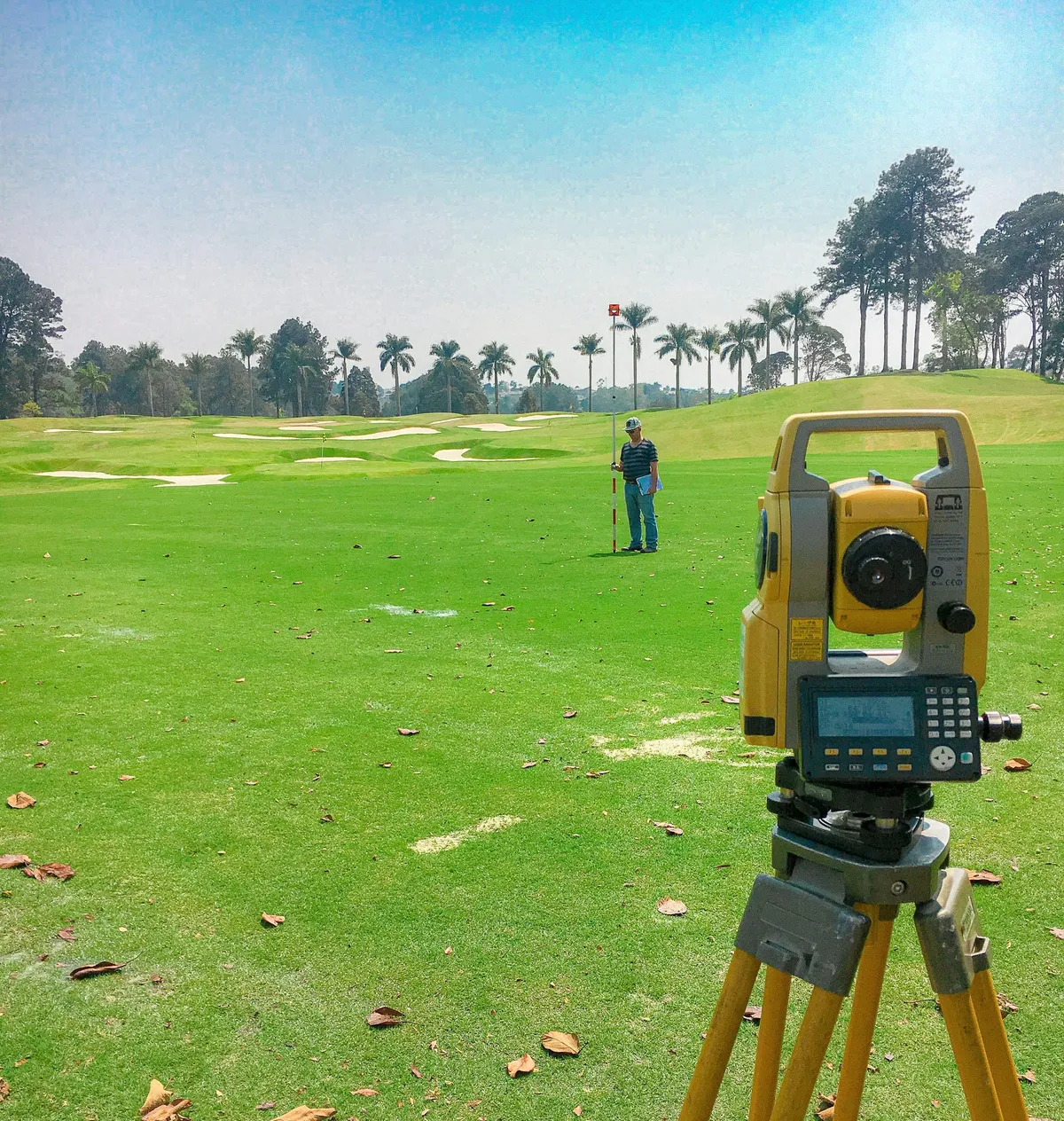

Aparelho que mede ângulos e distâncias com alta precisão e, com o prisma refletor, calcula as coordenadas de cada ponto.
Falar sobre esse serviço↗
O que é
Para que serve: Levantamento de terrenos, obras e fachadas, locação de eixos e cotas, poligonais, monitoramento e as built.
Principais itens
Para quem quer se aprofundar
A estação total é um aparelho que mede ângulos e distâncias. Com um prisma (alvo refletor), ela calcula coordenadas do ponto.
Instrumento eletro-óptico que combina teodolito (ângulos Hz/V) e EDM (medidor eletrônico de distância). O feixe retorna pelo prisma (ou por superfície no modo sem prisma/reflectorless), permitindo obter distância inclinada (s), ângulo horizontal (Hz) e vertical (V), convertidos em E/N/Z.
Levantamentos de terrenos, obras e fachadas.
Locação de eixos, cantos, cotas.
Poligonais, irradiações, resecção (free station), locação por coordenadas, monitoramento, as built, controle geométrico de estruturas e taludes.
Estação,
tripé,
prisma com haste e base nivelante,
bateria.
Tribrach com prumo (óptico/laser), prumo externo, mini/prisma 360°, targets refletivos, adaptadores de altura, coletor (ou Bluetooth), bastão graduado, bolha e nível.
A estação “atira” um feixe até o prisma, mede ângulo e distância, e o software calcula a coordenada.
O EDM mede tempo de ida/volta (ou fase). Com Hz/V e s, a estação resolve DH = s·cos(V) (ou função equivalente, conforme convenção) e Δh a partir de V e alturas Hi/Hp informadas.
Circular padrão (uso geral),
mini (lugares apertados), 360° (rastreamento/robotizada),
alvo adesivo (curtas distâncias).
Prismas possuem constante/offset específicos; alvos 360° têm offsets próprios; mini aumentam precisão em curta distância; targets refletivos limitam alcance/precisão.
Cada prisma tem um valor que precisa ser configurado na estação. Se errar, todas as distâncias saem erradas.
Defina a constante/offset exatamente como o fabricante informa (valores comuns: 0, −17.5, −25, −30, −34.4 mm, etc.). Padronize por equipe/obra e registre no relatório.
Tripé firme, estação no centro do ponto e nivelada.
Altura da estação (Hi) medida e anotada.
Centragem com prumo óptico/laser, nível tubular e esférico ajustados; reapertar sapatas; registrar Hi ao milímetro; conferir colimação (Face L/R) em estações críticas.
Aponte para um ponto conhecido (ou marque um provisório), “zerei” o ângulo e comece a medir.
Definição de estação e visada de orientação (backsight) por coordenada (azimute calculado) ou ângulo zero. Checar reverso (Face L/R) reduz erro de colimação.
Serve para corrigir medidas (retificação), dividir (desdobro) ou juntar (unificação) — quando não pedem altura.
Atende exigências de descrição perimetral (limites, confrontações, coordenadas). Se o ato exigir georreferenciamento rural ou altimetria, migrar para o planialtimétrico e/ou certificação SIGEF (conforme o caso).
Se estiver muito quente ou muito frio, a distância pode variar um pouco; a estação tem ajuste.
Inserir temperatura/pressão (e umidade quando aplicável) para correção do índice de refração (ppm). Para longas distâncias, considerar curvatura/refração e modo fino/rastreamento.
Irradiação: do ponto da estação para vários pontos.
Poligonal: vai mudando a estação e fechando o perímetro.
Revisitar pontos pra conferir.
Traverse/poligonal com fechamento angular/linear.
Resection/free station com 2–3 pontos de controle.
Stakeout/locação por coordenadas, offset, linha/eixo, perfis.
Quanto melhor a estação, menor o erro de ângulo e distância.
Classes típicas: 1″–5″ em ângulo; EDM na ordem de ±(1–3 mm + 1–2 ppm) com prisma; sem prisma tem alcance/precisão piores. Confirme no manual da sua unidade.
Medir pontos,
Salvar no equipamento e
Passar pro computador (planilha/desenho).
Codificação de feições, CSV/SDR/XML/DXF; metadados (Hi, Hp, constante do prisma, SR/projeção). Revisar duplicidades/outliers e gerar planta, memorial e QA.
Aparelho mostra quanto falta pra chegar no ponto; você anda com o prisma até zerar.
Rotinas de stake HU/HD/VD/ΔE/ΔN/ΔZ, offset à linha, locação de eixo/estacas, tolerâncias de obra. Requer calibração e configurações coerentes (SR, alturas, constante).
De vez em quando, confira se está “mirando certo”.
Teste de duas estacas (colimação).
Index error vertical (V=0/180).
EDM em linha base conhecida.
Verificação de bolhas, prumo, tribrach e haste (prumo e bolha).
Não derrube, não mire no olho das pessoas, proteja de chuva e poeira.
Laser classe segura, transporte travado, estojo e sílica, bateria em ciclos saudáveis, limpeza de lentes com pano apropriado, checklist diário.
Constante do prisma errada.
Altura da estação/prisma medida errado.
Prisma torto ou bolha fora.
Esquecer temperatura/pressão.
SR/projeção incorretos, Face única em visadas longas, sem backsight confiável, reflectorless fora de especificação (vidro/água), dados sem metadados.
Sempre conferir com um ponto conhecido e repetir medidas importantes.
Redundância (Face L/R), backsight de controle, fechamento angular/linear em poligonais, checkpoints independentes, relatório com RMSE e tolerâncias da obra.
Planta dos pontos,
Tabela de coordenadas,
Memorial (se for perímetro),
Relatório com medições.
DWG/DXF (layers padronizados), CSV (ID;E;N;Z;Cód), PDF em escala com carimbo (SR, constante, Hi/Hp), relatório (métodos, parâmetros ambientais, tolerâncias, QA).
Monte e nivele a estação,
Aponte o backsight,
Configure constante do prisma e alturas,
Meça (Face L/R nos pontos-chave),
Revise no campo,
Exporte e gere a planta.
Planejamento → centragem/nivelamento → orientação → parâmetros EDM/ambientais → coleta com redundância → QA (fechamentos) → processamento e documentação (SR, constantes, alturas, logs).
Constante certa + alturas corretas + conferência = levantamento e locação certos.
Calibração e QA frequentes, Face L/R, backsight robusto, EDM com correções ambientais, documentação completa (SR, Hi/Hp, constante, métodos e QA).
