Representação do relevo
Transforma os pontos medidos em campo num modelo contínuo do terreno, com as linhas que mostram onde sobe e onde desce.
Falar sobre esse serviço↗
O que é
Para que serve: Enxergar subidas e descidas, calcular cortes e aterros e apoiar projetos de estrada, loteamento e drenagem.
Principais itens
Para quem quer se aprofundar

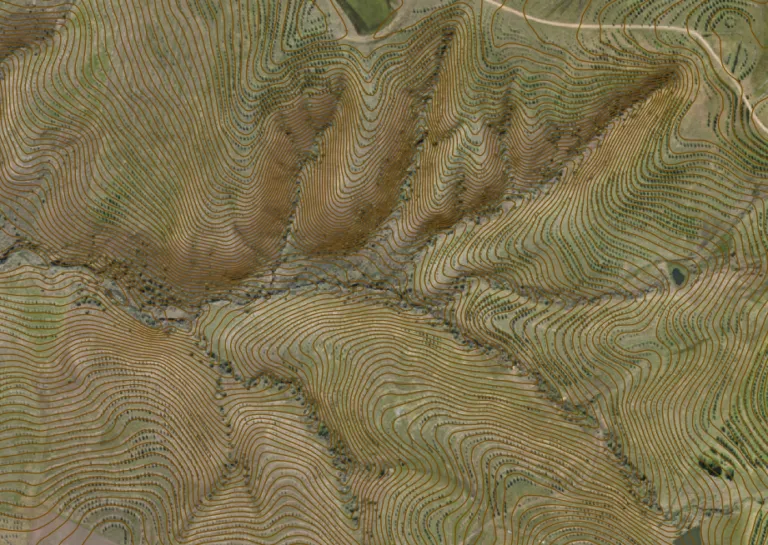

A malha triangular é um “tapete” de triângulos que cobre o terreno. Com ela, o computador entende a altura em qualquer ponto. As curvas de nível são linhas que ligam pontos com mesma altura (ex.: todas com 100 m).
TIN (Triangulated Irregular Network): superfície contínua definida por vértices com cota (X, Y, Z) ligados por arestas. As curvas de nível são interseções dessa superfície com planos horizontais de cota Z = k, em equidistância definida.
Ver subidas/descidas do terreno.
Calcular cortes/aterros.
Ajudar no projeto (estrada, loteamento, drenagem).
Base para MDT/MDE, declividade, aspecto, hidrologia, volumetria, seções/perfis, compatibilização de projetos de terraplenagem e análise geomorfológica.
TIN: fica mais detalhado onde o terreno muda muito.
Grade (quadradinhos): mesma resolução em todo lugar (pode ficar pesado).
TIN concentra vértices em áreas com alta variabilidade (eficiente). Raster/grade usa células de tamanho fixo (ex.: 0,5 m; 1 m). Para hidrologia e processos massivos, raster é comum; para projeto de engenharia e quebras de terreno, TIN com breaklines é superior.
Pontos com altura (da topografia ou drone).
Linhas importantes (taludes, sarjetas, cristas e vales).
Limite da área.
Mass points (GNSS/RTK, estação total, LiDAR/fotogrametria).
Breaklines: cristas/talvegues, bordas de pavimento, muros, sarjetas, canais, borda de cortes/aterros.
Boundary: polígono de recorte.
Benchmarks/RN para referência vertical (checar datum/geóide).
Equidistância das curvas (ex.: 0,5 m, 1 m, 2 m).
Suavização sem “entortar” a realidade.
Mais pontos onde o terreno muda rápido.
Equidistância pela escala/uso (urbano fino: 0,25–0,50 m; rural: 1–2 m).
Densidade de amostragem proporcional à rugosidade; reforçar com breaklines.
Smoothing/generalização: usar métodos que não desloquem significativamente a cota (evitar over-smooth).
Junte pontos, linhas e limite.
O software cria os triângulos.
Corrija onde ficar estranho e reforce com linhas.
Triangulação (geralmente Delaunay).
Enforcement de breaklines (obrigar arestas nas descontinuidades).
Limpeza: remover triângulos longos/finos na borda, checar flips indevidos.
Validação com perfis e pontos de checagem.
Escolha a distância entre as curvas (ex.: 1 m).
O sistema “corta” a malha nas alturas certas.
Saem as curvas regulares e mestras (ex.: a cada 5 m).
Extração por interseção TIN × planos Z.
Curvas mestras enfatizadas (ex.: a cada 5× equidistância).
Alisamento topológico com preservação de breaklines; evitar suavização que crie saddles irreais.
Marcar vales e cristas para a água “descer” pro lado certo.
Hydro-enforced TIN: breaklines de talvegue e divisores; evitar depressões falsas.
Em raster: fill sinks, stream burn-in.
Garantir continuidade das cotas em canais, calhas e sarjetas.
Mostrar sarjetas, guias, rampas, taludes.
Breaklines para bordas de pavimento, quebra de greide, meio-fio, canaletas.
MDT de projeto x MDT existente → mapa de corte/aterro.
Perfis e seções em vias, platôs e taludes.
Conferir com pontos medidos no chão.
Ver se as curvas fazem sentido (não cruzam entre si).
RMSEz em checkpoints independentes.
Inspeção de curvatura: evitar “ruído em pente”.
Perfis de controle em áreas críticas.
Consistência planta ↔ memorial ↔ curvas.
Documentar datum/projeção/geóide.
Curvas mestras mais grossas e com cota escrita.
Cores que ajudem a ler o relevo.
Equidistância indicada no quadro (ex.: “Curvas a cada 1,0 m; mestras a cada 5,0 m”).
Espessuras/hierarquia visual (mestra, intermediária).
Rótulos nas mestras, orientação do texto montante-jusante.
Legenda, escala, norte, carimbo (RT, ART/RRT, SR/projeção, data).
PDF da planta,
Arquivos pra AutoCAD e QGIS.
DWG/DXF (curvas em layers: mestras/intermediárias; breaklines; limites).
SHP/GeoPackage das curvas e breaklines.
GeoTIFF (MDT/DSM) se também entregar grade.
LandXML/3D Faces DXF/TIN nativo (Civil 3D/InfraWorks/etc.).
CSV de coordenadas (ID;E;N;Z).
Poucos pontos onde o terreno muda muito.
Curvas serrilhadas.
Água subindo morro (malha errada).
Falta de breaklines (taludes/sarjetas/talvegue).
Over-smooth que desloca cota; ou sem suavização (ruído).
Gaps/outliers nos pontos; triângulos “agulha” na borda.
Datum/projeção/geóide ausentes ou trocados.
Meça bem (mais pontos onde o terreno muda).
Desenhe as linhas importantes (vales/taludes).
Gere a malha e ajuste o que estiver estranho.
Crie as curvas na distância certa e confira.
Coleta → QC dos pontos → breaklines/boundary → triangulação (Delaunay) com enforcement → revisão com perfis/checagem → extração de curvas (equidistâncias + mestras) → QA/RMSEz → plotagem e entregas CAD/GIS.
Qual equidistância usar?
Urbano/projeto fino: 0,25–0,5 m; loteamentos/estradas locais: 0,5–1 m; rural amplo: 1–2 m (ajuste ao objetivo/escala).
Posso só “alisar” as curvas?
Pode, com critério: suavizar sem distorcer a cota nem “apagar” quebras de terreno (mantenha breaklines).
Drone sem GCP funciona?
Dá, mas a cota absoluta pode sair ruim. Use RTK/PPK e checkpoints.
Mais pontos onde precisa, linhas importantes desenhadas, curvas na distância certa e revisão = mapa que serve pra obra.
TIN hidro-coerente com breaklines, QA/RMSEz com checkpoints, equidistância adequada, datum/projeção/geóide declarados, entregas CAD/GIS padronizadas e carimbo completo (RT + ART/RRT).
