Topograph

Usa para levantamentos, retificação, loteamentos, plataformas e estradas simples.

Não usa quando precisa de BIM pesado/corredores complexos (aí é Civil 3D).

Excelente para cadastro/engenharia leve–média e quantitativos; para projetos viários de múltiplas faixas, drenagens complexas e integração BIM ampla, preferir soluções dedicadas.

Importa pontos → 2) Desenha automático (pelos códigos) → 3) Faz o MDT → 4) Curvas → 5) Perfis/Seções → 6) Projeto/Volumes → 7) Pranchas/Relatórios.

Pipeline: Survey DB → Description Keys/Figuras → Breaklines/Boundaries → TIN/curvas → amostragem em perfis/seções → grids de corte/aterro → tabelas e PDFs.

Lê CSV/TXT de GNSS e estação total.

Suporta formatos comuns de coordenadas (ID;E;N;Z;Desc), diários RAW/SDR e planilhas; permite configurar separador, ordem de colunas e sistemas de referência na entrada.

Use códigos no campo (ex.: EIXO, SARJ, CERCA) e o software desenha linhas e aplica blocos sozinho.

Tabelas de Description Keys mapeiam código → layer/símbolo/linha; “figuras” conectam pontos pela ordem de coleta (comandos de início/fim/fechamento por sufixo).

Crie o MDT com os pontos, linhas de quebra e o limite.

Superfície TIN com mass points, breaklines (sarjetas, cristas/talvegues) e boundary (outer/hide). Controles de weeding/supplementing e mínimo de triângulo para estabilidade.

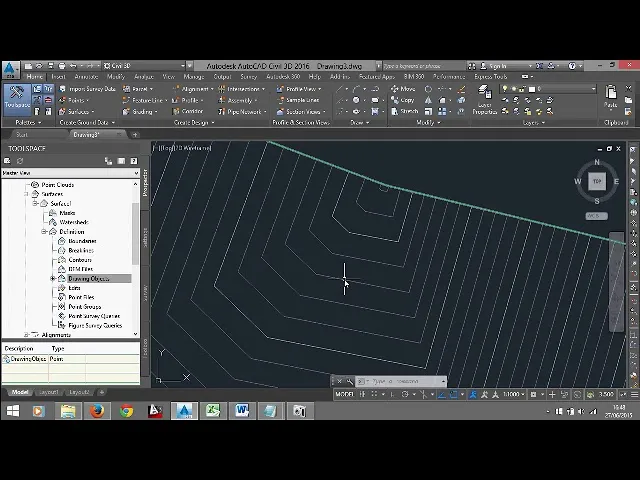

Gere curvas mestras (grossas) e intermediárias (finas) com a distância escolhida.

Extração a partir do TIN com equidistância definida (urbano: 0,5 m; rural: 1–2 m, conforme objetivo), suavização controlada e rótulos automáticos; preserva breaklines.

Tire o perfil longitudinal e as seções para ver subida/descida e calcular cortes/aterros.

Amostragem do MDT por eixo/alinhamento (perfil) e por linhas de amostra (seções), com bandas de cotas e áreas; exporta caderno de estacas.

Defina a cota de projeto, o software mostra onde corta e onde aterra, e dá o volume.

Geração de superfície de projeto (platô/taludes) e surface de volumes (Existente × Projeto), com mapa de corte/aterro, curvas zero e relatórios (balanço).

Crie o eixo da via, desenhe o perfil e obtenha volumes por estaca.

Ferramentas para alinhamento em planta (retas/curvas) e perfil de projeto (PVIs), seções tipo simples (larguras/taludes) e quantitativos por estação.

Crie o eixo da via, desenhe o perfil e obtenha volumes por estaca.

Ferramentas para alinhamento em planta (retas/curvas) e perfil de projeto (PVIs), seções tipo simples (larguras/taludes) e quantitativos por estação.

Sai a planta com tabela de coordenadas e o memorial descritivo prontinhos.

Geração de planta cadastral com carimbo, quadro de coordenadas (E/N/Z), confrontantes e área; memorial sequencial (lados/azimutes/rumos/medidas). Organização em layers/CTB para plotagem.

Exporte pontos/estacas para o coletor e leve a obra com coordenadas.

Exporta CSV/planilhas (ID;E;N;Z;Descrição), pontos do eixo por estaca/offset, linhas guia; relatórios de coordenadas de locação e offsets para estação total/RTK.

Abre no AutoCAD/Civil 3D e no QGIS.

Exporta/Importa DXF/DWG, CSV, SHP/GeoPackage e (quando aplicável) LandXML para superfícies/alinhamentos; anexa raster/ortofoto como base (com SR documentado).

Trabalhe em SIRGAS2000/UTM e anote no carimbo; se a obra usar medida no chão, registre a escala.

Definição de datum/projeção (fuso UTM); se necessário, transformação grid↔ground (fator de escala/Helmert) e modelo geoidal para alturas ortométricas.

Use layers padronizados e CTB para uma prancha limpa e leve.

Padrões de lineweight/cores, text/dim com anotação coerente por escala, layouts com viewports travadas e legendas (equidistância, norte, escala gráfica).

Conferir área, fechar perímetros, checar pontos e comparar com o campo.

Fechamentos (angular/linear) em poligonais;

Checkpoints independentes (E/N/Z);

Coerência planta ↔ memorial ↔ tabelas;

Verificação de SR/projeção e fuso;

Relatório técnico (métodos, precisão, datas).

Fuso/SR errado;

Polilinha aberta;

Curvas serrilhadas por MDT ruim;

Volumes incoerentes.

Falta de breaklines/boundary no TIN, pontos duplicados/outliers, equidistância inadequada, grid↔ground ignorado, layer/CTB despadronizados e memorial divergente da planta.

Codifique bem no campo;

Quebre o MDT com linhas;

Templates prontos de prancha.

Tabelas de códigos e figuras; breaklines em taludes/sarjetas; templates com layers/CTB; snaps e filtros de seleção; macros para quadro de coordenadas.

Importe pontos (CSV),

Desenhe com códigos,

MDT + curvas,

Perfis/Seções,

Projeto/Volumes,

Memorial + quadro,

Plot/PDF e exportações.

Survey → Keys/Figuras → TIN (breaklines/boundary) → Curvas (equidistância) → Perfil/Seções → Superfície de Projeto + Volume → Relatórios (caderno, áreas) → Layouts/CTB → DXF/SHP/CSV.

SR SIRGAS2000/UTM documentado (grid×ground claro)

MDT com breaklines/boundary e curvas legíveis (equidistância indicada)

Perfil/Seções com bandas e áreas

Volumes (Existente × Projeto) com mapa de corte/aterro

Planta com quadro de coordenadas, confrontantes e área por FIELD

Memorial descritivo coerente com a planta

Caderno de estacas/locação (se houver)

Layouts com CTB e viewports travadas

Relatório técnico (métodos, precisão, datas) + ART/RRT

Arquivos: DWG/DXF + CSV + SHP/GeoPackage + PDF

Importar certo + codificar bem + MDT com breaklines + pranchas limpas = trabalho que passa na prefeitura/cartório e serve pra obra.

SR correto (SIRGAS/UTM), QA/QC com checkpoints/fechamentos, coerência planta↔memorial↔tabelas, volumes revisados e exportações padronizadas (DWG/CSV/SHP/PDF).
